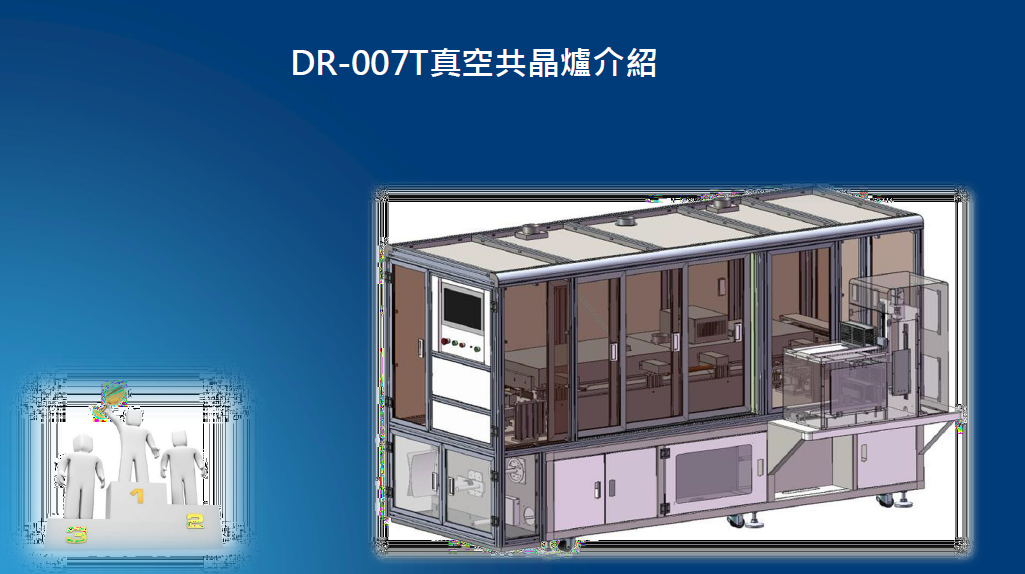

真空回焊炉
真空共晶炉(vacuum soldering system)是一种针对高端产品的工艺焊接炉,例如激光器件、航空航天,电动汽车等行业,和传统炼式炉相比,具有较大的技术优势。真空共晶炉系统主要构成包括:真空系统,还原气氛系统,加热/冷却系统,气体流量控制系统,安全系统,控制系统等。
真空共晶炉(vacuum soldering system)是一种针对高端产品的工艺焊接炉,例如激光器件、航空航天,电动汽车等行业,和传统炼式炉相比,具有较大的技术优势。真空共晶炉系统主要构成包括:真空系统,还原气氛系统,加热/冷却系统,气体流量控制系统,安全系统,控制系统等。产品原理

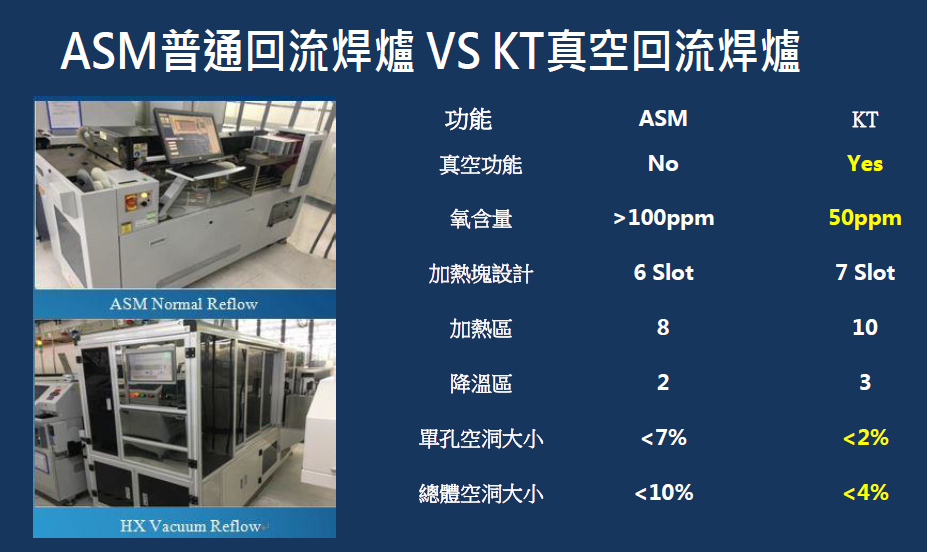

真空焊接系统相对於传统的回流焊系统,主要使用真空在锡膏/焊片在液相线以上帮助空洞排出,从而降低空洞率。因为真空系统的存在,可以将空气气氛变成氮气气氛,减少氧化。同时真空的存在也使得增加还原性气氛可能性。

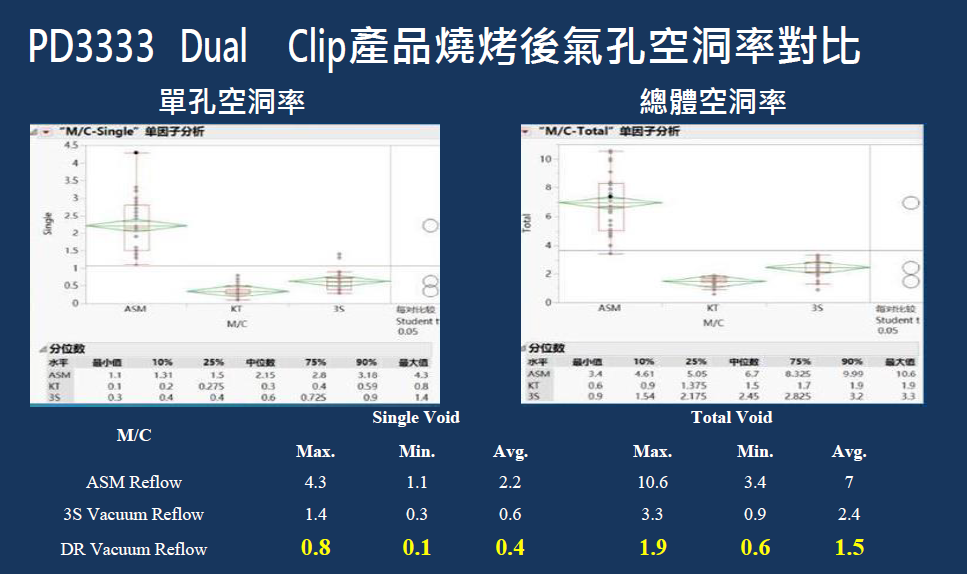

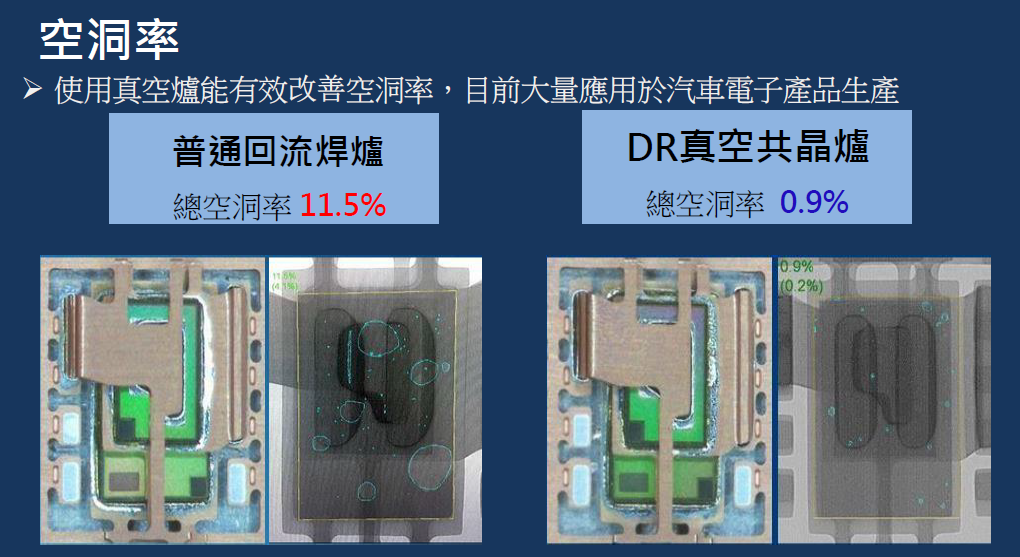

真空去除空洞
在大气环境下,液态状态下的锡膏/焊片中的空气气泡/助焊剂形成的气泡也处於大气气压下。当外界变为真空环境,两者之间的气压差可以让在液态锡膏/焊片中的气泡体积增大,与相邻的气泡合并,从而最后到达表面排出。随后气压恢复,残留其中的剩余气泡会变小继续残留在体系中。 >>>>>>>>>相关资料取自 百度百科
![6f4724eb5e549d956f533fc5e7a7fa7b.jpg](http://www.yujye.net/6f4724eb5e549d956f533fc5e7a7fa7b.jpg)
![eb90c018148baa0362b1cfd16e7d102f.png](http://www.yujye.net/eb90c018148baa0362b1cfd16e7d102f.png)
![ab02bb5536bcf6935bac7fb34d9dd233.png](http://www.yujye.net/ab02bb5536bcf6935bac7fb34d9dd233.png)
![fad4f57fa8154aaa448975af86dc974a.png](http://www.yujye.net/fad4f57fa8154aaa448975af86dc974a.png)
![d226ba62dc82511443452c1799a7b789.png](http://www.yujye.net/d226ba62dc82511443452c1799a7b789.png)
![873123bf7916e8ded0530894badfa2cd.png](http://www.yujye.net/873123bf7916e8ded0530894badfa2cd.png)
![d868dc9eccc19a2c011ce4282d23bd04.png](http://www.yujye.net/d868dc9eccc19a2c011ce4282d23bd04.png)
![df1f6361969c72dc2137317aab73b493.png](http://www.yujye.net/df1f6361969c72dc2137317aab73b493.png)
![533bf09f189af7433c0ecc4348c20be0.png](http://www.yujye.net/533bf09f189af7433c0ecc4348c20be0.png)
![03b443c438f6a36371552cdb5c1cf03e.png](http://www.yujye.net/03b443c438f6a36371552cdb5c1cf03e.png)
