視覺治具開發、設計

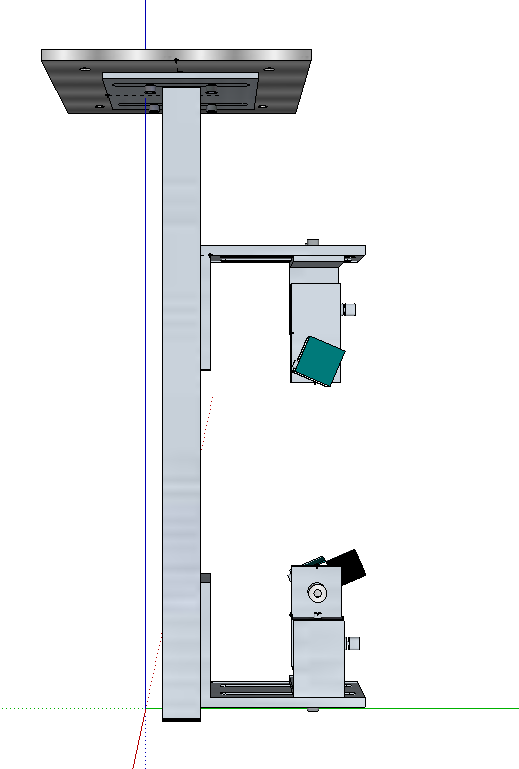

調整機構重點:
1、採用整体支架可調整的方式,來適用不同的產品。且不需將下方之CCD支架、光源支架給做長。
2、採用方管的方式,搭配槽溝式的設計,讓光源支架及CCD之支架可以進行上、下之粗調作業。
3、光源之支架上設計有,前後之粗調整(方便於下方之CCD支架校正於同一焦點內)。Ø角度之調整
方便光源之投射角度調整(方便把光調在與下方CCD視野內)及前後方向之微調平台,以利焦距之細調整。
4、CCD之支架上設計有,前後之粗調整(方便於上方之光源支架校正於同一焦點內)。Ø角度之調整
方便鏡頭之可視角度調整(方便把光調在與上方光源之照度內)及前後方向之微調平台,以利焦距之細調整。
